Teilerfolg Umbau Videomodul auf Digitalempfang

Carsten81 · 02.04.2012, 20:34

Hallo,

ich möchte hier mal einen Versuch vorstellen und gleichzeitig um Unterstützung
bitten ein original BMW Videomodul für analog TV auf digital umzubauen.

Ich habe mal mit den PIN OUT des UHF/VHF Modul zu begonnen.

Letzlich liefert das Modul ein FBAS Signal und scheint über I2C Bus
gesteuert zu werden.

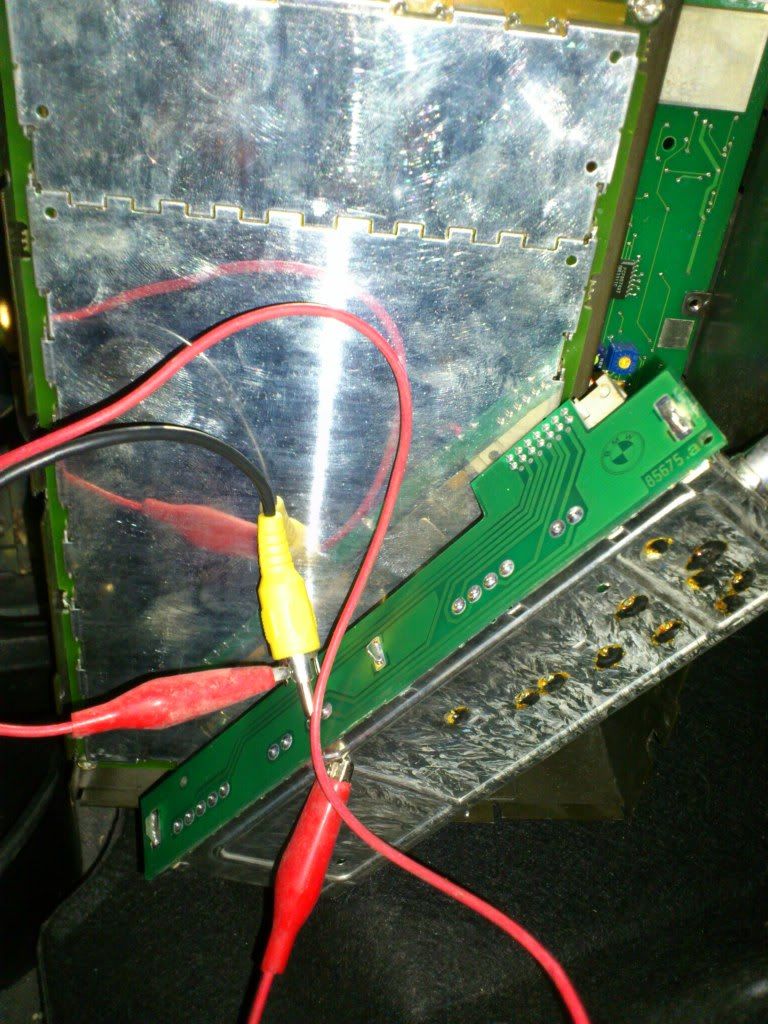

Anbei ist mal ein Foto welches ich über das Tuner Modul von meiner Digitalkamera abgegriffen haben. Das Bildrauschen liegt daran das ich
den Analogempfang nicht gekappt habe.

Das bin übrigens ich im Roten Meer

Kennt jemand einen DVB Tuner welcher ein FBAS Signal liefer und I2C steuerbar ist und mit 33V läuft ?

McTube · 02.04.2012, 20:52

Nun, geben tut es da schon was, aber ob das passt?!

http://www.datasheetarchive.com/inde...SA00489836.pdf

In jedem Fall keine schlechte Idee!

Carsten81 · 02.04.2012, 21:17

Ist eine Idee. Werde ich mir morgen mal genau ansehen.

Ist mir jetzt ein bisserl spät

Ich denke das Pinout des Phillips Tuners müsste so ähnlich aussehen

1 Audio-Out
2 +5V
3 Video-Out
4 2nd IF
5 n.c.
6 AdressSelection for I2C-Bus -> GND
7 SDA vom I2C-Bus
8 SCL vom I2C-Bus
9 +5V (max 200mA)
10 +33V (max 1.7mA)

Anbei mal ein Foto des Tuners. Vielleicht kennt jemand die korrekte Belegung.

Hat evtl. jemand de Hybrid Tuner von BMW verbaut und könnte mir mal
eine Foto des Innenlebens des Videomoduls machen.

Ich bräuchte bilder die Kontakteanordung.

02.04.2012, 21:42

Ich schraub beruflich an Linearbeschleuniger rum. Aber vor einem "waschechten" Radio und Fernsehtechniker zieh ich noch den Hut.

Carsten, find ich super was du probierst. Ich hab mir mal was aus nem Mini Sender gebastelt um das digitale Signal auf eine analogen Band zu bekommen. Zeitlich ist das natürlich in die Hose gegangen.

Bin gespannt.

Gruß
Olli

JensB · 02.04.2012, 21:52

Hi,

kennst du Rubins Seite?

Klick

da ist zumindest die Pinbelegung des internen Tuners zu finden.

Gruß
Jens

PS: Dein Experiment interessiert mich auch sehr!!

frager · 02.04.2012, 23:46

Zitat:

Zitat von Carsten81

Kennt jemand einen DVB Tuner welcher ein FBAS Signal liefer und I2C steuerbar ist und mit 33V läuft ?

I2C beschreibt erst einmal nur das elektrische Interface. Die Steuerbefehle für Tuner sind aber nicht normiert oder irre ich da? Dann müsstest Du Dir im Zweifelsfalle einen kleinen Befehlskonverter basteln oder die Firmware des Videomoduls patchen...

Carsten81 · 03.04.2012, 06:10

Da bin ich mir nicht ganz sicher.

Das ist das nächste wo ich mal ran muss.

Aber z.B. die Senderfrequenzen werde ja aus zwei Mischfrequenzen
Moduliert. Dies geschieht bei einer Musterlösung nach einem "Standard ?" HEX
Code. Auch Muting, Peak und Suchlauf scheinen einer Norm zu entsprechen.

Rubin ist bestimmt ein guter Ansatz, ich werde ihn mal anschreiben.

Wer könnte möglichst alte DVB T Reciver beisteuern bzw. mal
reinsehen.

Ich such einen Tuner der nicht MPG sondern FBAS Ausgang hat.

Würde auch gerne defekte Geräte annehmen.

Bandit1973 · 03.04.2012, 16:59

Ich kann dir leider nicht weiterhelfen.
bin aber an dem projekt stark interessiert..
wenn du das hinbekommst gibt es siche reinige die un so einen umbau betteln werden
Ja ich bin einer davon *gg*

knuffel · 03.04.2012, 17:08

Zitat:

Zitat von Carsten81

Kennt jemand einen DVB Tuner welcher ein FBAS Signal liefer und I2C steuerbar ist und mit 33V läuft ?

Du bräuchtest einen Tuner mit integrierter ZF + Demodulator. (FBAS ist ja das demodulierte Signal)
Die 33 Volt sind nur die Abstimmspannung. Kann beim DVT-Tuner niedriger sein.
Die UB selbst liegt bei 12 Volt. Vorstufenregelspannung ist auch noch zu beachten.

batsch · 04.04.2012, 09:08

So einfach wird das nicht, ich habe auch ein selbst umgebautes drin.
Der analoge Tuner muß raus, der DVB-T dran. Dann brauchst du im einfachsten Fall noch eine I-Bus-Auswertung, mit der schaltet der DVB-T dann P+/P- die Programme um. Sendersuchlauf usw. geht dann nur mir der Fernbedienung des DVB-T.
