Ladegerät CTEK XS 7000 - Schaltplan...

[angro]

Hallo Allerseits,
============
hat jemand von euch ebenfalls ein CTEK XS 7000?

Meines ist defekt.

Es hat schon seit geraumer Zeit immer mal wieder gesponnen. Nun
hatte ich die Nase voll und habe es einmal aufgeschraubt. Dort habe
ich festgestellt, dass der Widerstand R30 so heiß geworden ist, dass
der sich mehr oder weniger selber ausgelötet hat.


Nun meine dringende Frage:
==================

- hat jemand von euch einen Schaltplan von diesem Ladegerät?

- hat jemand das CTEK XS 7000 und kann dort einmal hinein schauen
und mir die Daten vom R30 zukommen lassen oder einfach nur ein
vernünftiges Foto machen, wo man den Farbcode gut erkennen kann?

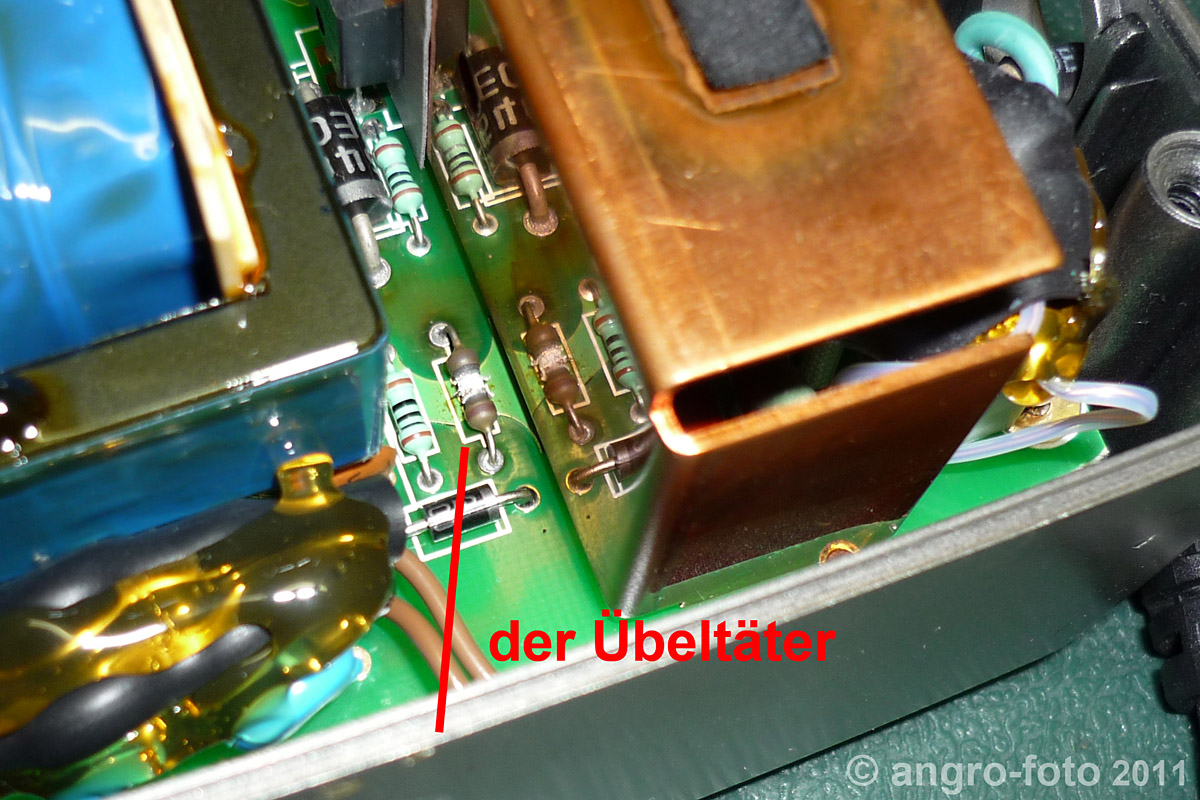

Hier eine Aufnahme vom vermutlichen Übeltäter...




LG,
Andreas...
