Heizung/Klima: Bräuchte Fließschema für M60...

[Stiefelknecht]

Motor sowie Heizung, gibts das irgendwo?
Beim E24 war das noch mit in der BA soviel ich noch weiß.
Bräuchte das für anstehendes SH-Projekt.
MfG

[Erich]

Hast Du schon mal auf meiner Seite unter IHKA nachgeschaut?
Das sind > 50 Seiten.
Ist zwar nicht nur fuer den M60 Motor, generell fuer E32.

Wie die Stroeme im E32 im Motor sind, hab ich nur vom V12 M70 genau.
 http://s71.photobucket.com/albums/i1...nt=0000074.jpg

[Stiefelknecht]

Danke Erich,
aber IHKA ist Luft und elektrisch, nix wasserseitiges.
MfG
Chris

[BMWHarald]

Hallo Chris!


Das sollte Dir weiterhelfen!



Viele Grüße

Sascha

[maxvolker]

Zitat von Stiefelknecht

Motor sowie Heizung, gibts das irgendwo?
Beim E24 war das noch mit in der BA soviel ich noch weiß.
Bräuchte das für anstehendes SH-Projekt.
MfG

Hallo Stiefelknecht,

habe heute meine Teileschemazeichnung korrigiert, das könnte das sein was Du wohl suchst ( http://www.7-forum.com/forum/attachm...2&d=1197571830)

Gruß
maxvolker

[pepa]

ich habe mir mal so was versucht rauszuzeichnen ; vielleicht kannst du mit dem file was anfangen, ist halt ein bischen laienhaft gezeichnet
peter

[SALZPUCKEL]

Hi,

ich habe auch noch zwei:

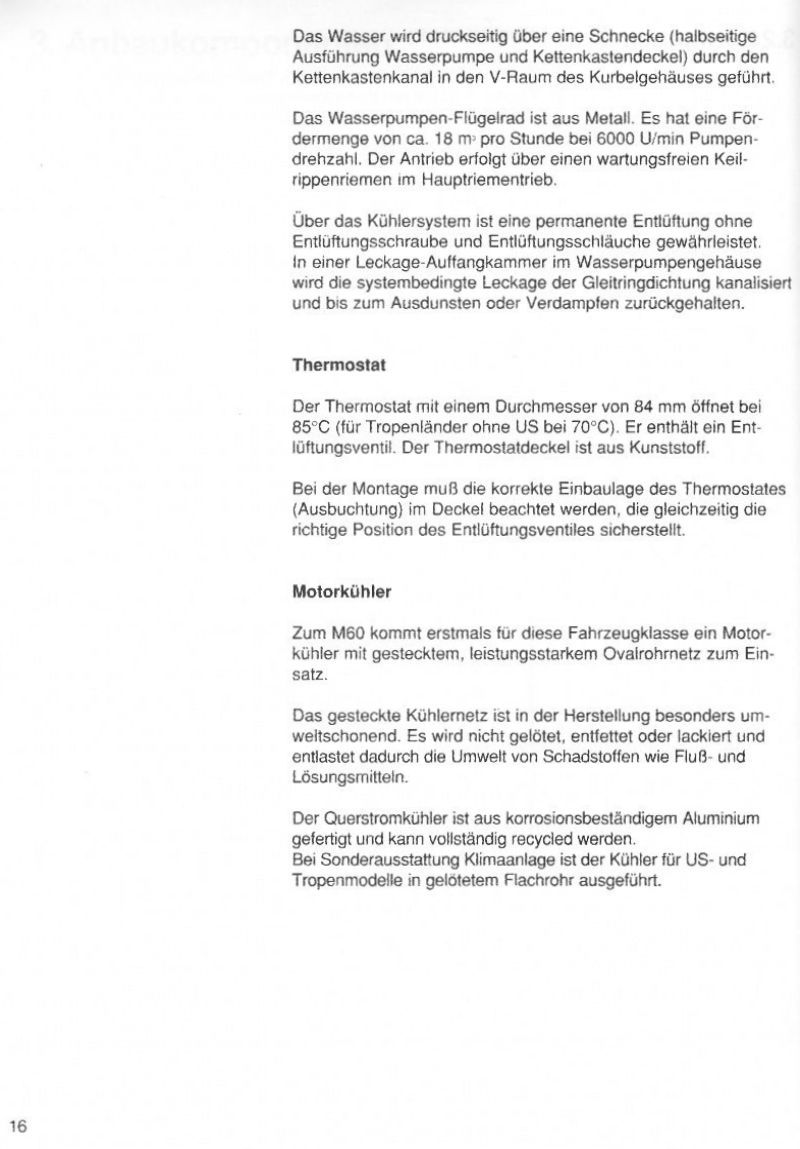

 http://www.e32-schrauber.de/bmw/date...60/M60-015.jpg

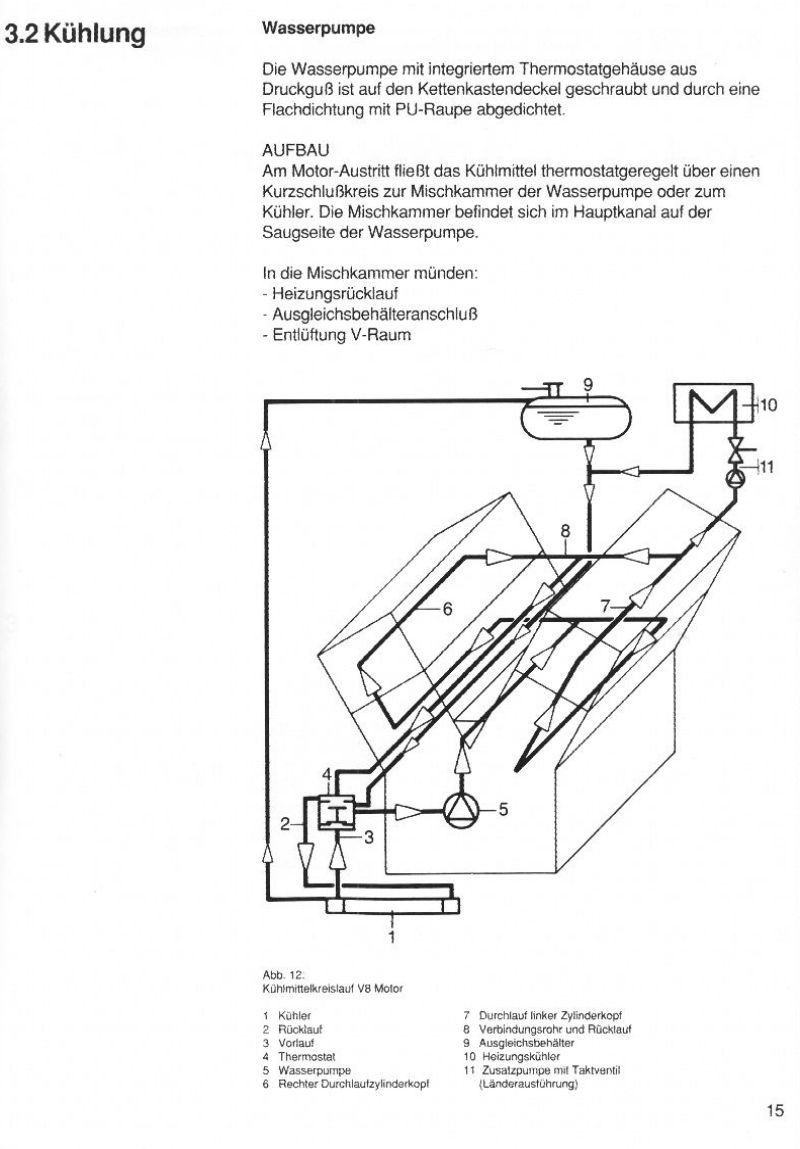

 http://www.e32-schrauber.de/bmw/date...60/M60-016.jpg

Gruß Wolfgang

[Stiefelknecht]

Ahh, genau das hab ich gesucht, DANKE!!!
Das heißt wenn ich mit dem Vorlauf der SH (türlich mit Rückschlagventil) nach der Pumpe 5 reingehe und den Rücklauf wieder nach 10 (türlich auch mit Rückschlagventil) abgreife, habe ich Durchstömung beider Komponenten (Motor+Wärmetauscher), da die Heizventile im stromlosen Zustand glaub eh geöffnet sind.

Hmm oder es ist zu überlegen es grade anders rum zu schalten, dann würde die heißere Vorlauftemperatur zuerst die Heizung bedienen und der Rest bleibt für den Motor.

Das werd ich wohl ausprobieren müssen.
Hoffe meine BW50 trudelt diese Woche noch ein.

Vielen vielen Dank
Chris
