BMW 5er Gran Turismo - das Fahrwerk
Abstimmung nach Wahl.

• Höchstmaß an Komfort, Dynamik und Präzision durch Doppelquerlenker-Vorderachse und Integral-V-Hinterachse.
• Fahrdynamik-Control und Hinterachs-Luftfederung serienmäßig.
• Adaptive Drive und Integral-Aktivlenkung optional.

Das faszinierende Fahrerlebnis im BMW 5er Gran Turismo offenbart sich auf vielfältige Weise. BMW typische Fahrdynamik und der herausragende Reisekomfort eines Gran Turismo werden unabhängig von der gewählten Geschwindigkeit und dem Beladungszustand stets in überzeugender Form realisiert. Ermöglicht wird dies durch eine Fahrwerkstechnik, die darauf ausgerichtet ist, in den unterschiedlichsten Fahrsituationen für Wohlbefinden, Souveränität und Sicherheit zu sorgen. Dazu tragen die modernen Konstruktionsmerkmale des Fahrwerks ebenso bei wie seine innovativen Regelsysteme.

Die erstmals beim neuen BMW 7er vorgestellte Doppelquerlenker-Vorderachse gewährleistet auch beim BMW 5er Gran Turismo eine den Komfort fördernde Trennung der Funktionen Radführung und Dämpfung. Von Querkräften nahezu völlig befreit können die Dämpfer besonders geschmeidig auf Fahrbahnunebenheiten ansprechen. Auch der Einfluss von Störkräften auf die Lenkung wird minimiert.

Zugleich ermöglicht die Kinematik der aus Aluminium gefertigten Vorderachse eine optimale Anpassung des Radsturzes an die Fahrbahn. Auf diese Weise wird der Kontakt zwischen Reifen und Straße optimiert, um höhere Querbeschleunigungen zu ermöglichen. Weil zur Anbindung an den Vorderachsträger weiche Querlenkerlager eingesetzt werden, kann die Lenkübersetzung direkter ausgelegt werden. Sowohl bei mittleren als auch bei hohen Geschwindigkeiten wird so der Geradeauslauf des Fahrzeugs spürbar optimiert. Außerdem fördert diese Konstruktionsweise die Fahrstabilität beim Bremsen in Kurven.

Aus Aluminium besteht auch die von BMW entwickelte und patentgeschützte Integral-V-Hinterachse, die für den BMW 5er Gran Turismo modellspezifisch optimiert wurde. Die auf die Radaufhängung einwirkenden Dynamik- und Antriebskräfte werden vom Radträger, dem Hinterachsträger, der Schwinge und drei Lenkern aufgenommen. Durch die neuartige elastokinematische Lagerung der Schwinge werden zuvor nicht miteinander vereinbare Eigenschaften erzielt, die nun sowohl die Fahrdynamik als auch den Komfort unterstützen. So können Längsstöße durch ein geradliniges Federn der Schwinge nach hinten kompensiert werden. Damit werden radial und axial auf die Gummilager der Schwinge einwirkende Kräfte klar voneinander getrennt. Die Federposition auf dem Radträger führt unabhängig vom Beladungszustand des Fahrzeugs zu einer konstant niedrigen Vorlast auf dem Gummilager des Achsträgers. Mit einer effektiven Entkopplung von Fahrbahn und Antrieb sorgt die Achse zudem für einen erstklassigen Akustik- und Schwingungskomfort.

Serienmäßig ist der BMW 5er Gran Turismo mit einer Hinterachs-Luftfederung ausgestattet. Sie wurde gegenüber dem beim BMW 5er Touring eingesetzten System nochmals optimiert und sorgt unter allen Fahr- und Beladungsbedingungen für einen konstanten Höhenstand. Jede Änderung des Beladungszustands wird umgehend berücksichtigt und radindividuell ausgeglichen, sodass sich bei Federbewegungen aufgrund von Fahrbahnunebenheiten und Kurvenneigungen nur geringer Regelungsbedarf ergibt. Bei einem Schaden an einem der Hinterreifen entlastet die Luftfederung das betroffene Rad und gleicht so die durch den Druckverlust ausgelöste Höhenungleichheit aus.

Der BMW 550i Gran Turismo verfügt serienmäßig über 19 Zoll große Leichtmetallräder. Alle weiteren Modellvarianten des BMW 5er Gran Turismo sind serienmäßig mit 18-Zoll-Leichtmetallrädern ausgestattet. Die ebenfalls serienmäßigen Reifen mit Notlaufeigenschaften in den Dimensionen 245/45 R19 an der Vorder- und 275/40 R19 an der Hinterachse des Topmodells beziehungsweise 245/50 R18 vorn und hinten beim BMW 535i Gran Turismo und beim BMW 530d Gran Turismo ermöglichen auch bei völligem Druckverlust eine Weiterfahrt. Je nach Beladung können noch bis zu 250 km zurückgelegt werden. Zusätzlich kontrolliert die Reifen-Pannen-Anzeige (RPA) permanent den Fülldruck und warnt bei einem Druckverlust von mehr als 20 Prozent.

Integral-Aktivlenkung steuert Lenkwinkel der Vorder- und der Hinterräder.

Für markentypische Präzision beim Ansteuern von Kurven und für souveränen Geradeauslauf sorgt die beim BMW 5er Gran Turismo serienmäßige hydraulische Zahnstangenlenkung, deren Servotronic-Funktion von einer bedarfsgerecht gesteuerten Lenkhilfepumpe ausgefüllt wird. Bei Geradeauslauf wird der Volumenstrom der Pumpe elektrisch abgesenkt und so ihre Leistungsaufnahme reduziert. Der erheblich geringere Energieverbrauch leistet einen zusätzlichen Beitrag zur Effizienz des Fahrzeugs.

Optional kann der BMW 5er Gran Turismo mit der innovativen Integral-Aktivlenkung ausgestattet werden. Sie beeinflusst – jeweils in Abhängigkeit von der Fahrgeschwindigkeit – die Lenkkräfte mittels der Servotronic sowie den Lenkwinkel über das Überlagerungsgetriebe der Aktivlenkung an der Vorderachse. Zusätzlich reguliert sie auch den Lenkwinkel der Hinterräder über einen konzentrisch angeordneten Motor mit Spindeltrieb an der Hinterachse. Sowohl vorn als auch hinten variiert die Integral-Aktivlenkung den Lenkwinkel über einen Elektromotor, dessen Steuergerät die von Sensoren ermittelten Daten über Raddrehzahlen, Lenkradbewegung, Gierrate und Querbeschleunigungsaufbau berücksichtigt und so in jeder Fahrsituation für ein optimal angepasstes Lenkverhalten sorgt.

Der Lenkeinschlag der Hinterräder beträgt maximal 2,5 Grad. Bei niedrigen Geschwindigkeiten werden die Hinterräder entgegen dem Lenkwinkel der Vorderräder eingeschlagen, wodurch die Wendigkeit des BMW 5er Gran Turismo spürbar zunimmt. Zum deutlich verringerten Wendekreis gesellt sich ein Komfortgewinn durch den reduzierten Lenkaufwand. Bei höherem Tempo erzeugt die Integral-Aktivlenkung herausragend komfortable und souveräne Reaktionen des Fahrzeugs bei Spurwechseln und in Kurven. Der Lenkeinschlag der Hinterräder erfolgt gleichsinnig zu den Bewegungen der Vorderräder. Auch bei abrupten Lenkmanövern folgt der BMW 5er Gran Turismo präzise und souverän dem vom Fahrer vorgegebenen Kurs. Der gleichzeitige Eingriff der Aktivlenkung optimiert zudem das Ansprechen der Lenkung und reduziert die erforderlichen Lenkradbewegungen. Ein weiterer Effekt der Hinterachslenkung wird vor allem im Fond registriert. Richtungswechsel bei dynamischer Fahrt sorgen für einen Aufbau von Querbeschleunigung, ohne dass auch die Gierrate im gleichen Maß zunimmt. Die Entkoppelung dieser beiden Faktoren wird als Komfortgewinn wahrgenommen.

Die weltweit einzigartige Kombination aus der Aktivlenkung für die Vorderachse und der Hinterachslenkung kommt dem Komfort und der Agilität des Fahrzeugs gleichermaßen zugute. Zusätzlich zum Stabilitätsgewinn bei schnellen Richtungswechseln bewirkt die Aktivlenkung noch mehr Souveränität bei Bremsmanövern. Durch eine Verknüpfung der Aktivlenkung mit den Sensoren der Dynamischen Stabilitäts-Control (DSC) wird beim Bremsen auf uneinheitlichem Untergrund (µ-Split-Bremsung) mit einem gezielten Lenkeingriff das Ausbrechen des Fahrzeugs verhindert.

Souveränes Handling dank leistungsstarker Bremsen und DSC.

Die Compound-Bremsanlage des BMW 5er Gran Turismo sorgt in jeder Situation für hervorragende Verzögerungswerte und bringt das Fahrzeug auch aus hohen Geschwindigkeiten auf kurzen Bremswegen zum Stehen. Innen-belüftete Scheiben und eine wirkungsgradoptimierte Faustsattel-Bauweise an der Vorder- und an der Hinterachse gewährleisten extreme Standfestigkeit und maximalen Bremskomfort. Zum Einsatz kommen Leichtbau-Bremsscheiben, bei denen jeweils der Reibring mit dem Aluminiumtopf vernietet ist. Dieses von BMW patentierte und mittlerweile auch von anderen Automobilherstellern genutzte Prinzip bewirkt zusammen mit den Aluminiumsätteln in Rahmenbauweise an der Vorderachse eine deutliche Reduzierung der ungefederten Massen und verhindert selbst bei extrem hoher Belastung der Bremsanlage eine Verformung der Scheiben durch Hitzeeinfluss.

Unterstützt wird das Bremssystem durch die umfangreichen Funktionen des Fahrstabilitätssystems Dynamische Stabilitäts-Control (DSC). Über die stabilisierenden Eingriffe hinaus umfasst das System weitere Funktionen, die das sichere und dynamische Fahren fördern. Dazu zählen das Antiblockiersystem (ABS), die Automatische Stabilitäts-Control (ASC), die Anhänger-Stabilitätskontrolle, die Kurvenbremsunterstützung Cornering Brake Control (CBC) sowie die Dynamische Bremsen-Control (DBC), die selbsttätig den Bremsdruck an beiden Achsen maximiert, wenn sie erkennt, dass der Fahrer möglichst stark verzögern will. Bei extrem hohen Bremsentemperaturen verhindert eine gezielte Bremsdruckerhöhung das als Fading bezeichnete Nachlassen der Verzögerungswirkung, sodass dem Fahrer ein nahezu unverändertes Bremsverhalten zur Verfügung steht. Regelmäßiges Trockenbremsen optimiert die Leistungsfähigkeit bei Nässe, durch die Funktion Bremsbereitschaft wird ein moderater Bremsdruck aufgebaut, sobald der Fahrer sehr schnell vom Gas geht. So wird ein spontanes Ansprechen der Bremse gewährleistet. Außerdem erleichtert der Anfahrassistent das Verlassen der Halteposition an Steigungen, indem er das Fahrzeug für ein definiertes Zeitintervall am Bergabrollen hindert. Ferner nutzt die Geschwindigkeitsregelung mit Bremsfunktion die Möglichkeit des automatischen Bremsdruckaufbaus über die DSC, um eine komfortable Temporegelung zu realisieren.

Elektromechanische Parkbremse und Auto-Hold-Funktion.

Der BMW 5er Gran Turismo verfügt über eine Parkbremse, die zugunsten von Sicherheit und Komfort und je nach Situation entweder elektromechanisch oder hydraulisch betrieben wird. Bei laufendem Motor erfolgt die Feststellwirkung durch einen aktiven Druckaufbau im von der DSC gesteuerten Hydrauliksystem. Sobald der Motor abgestellt ist, wird die Feststellkraft elektromechanisch erzeugt. Die Parkbremse wird durch eine einmalige Zugbewegung an dem entsprechend gekennzeichneten Taster auf der Mittelkonsole aktiviert. Zum Lösen der Parkbremse genügt bei gleichzeitiger Betätigung des Bremspedals ein Druck auf diesen Taster. Aufgrund dieser Konfiguration ist ein unbeabsichtigtes Lösen der Parkbremse bei abgeschalteter Zündung ausgeschlossen. Während der Fahrt kann durch fortgesetztes Ziehen des Parkbremsentasters ein automatisches Notbremsen ausgelöst werden. Die Bremswirkung wird durch aktiven Druckaufbau in der Hydraulik aller vier Räder erzielt. Die Intensität der Verzögerung wird unter Einbeziehung der ABS-Funktion vom Steuergerät der DSC geregelt. Dabei ist auch die Aktivierung der Bremsleuchten gewährleistet.

Die elektromechanische Parkbremse ist mit einer Auto-Hold-Funktion ausgestattet. Diese im Wettbewerbsumfeld einzigartige Kombination erhöht vor allem im Stop-&-Go-Verkehr den Komfort. Kommt das Fahrzeug zum Stillstand, wird es – auch an Steigungen – durch konstanten Bremsdruck automatisch gehalten, bis der Fahrer erneut das Gaspedal betätigt. Während der Haltephase muss er daher nicht das Bremspedal gedrückt halten. Die Auto-Hold-Funktion wird mit einem separaten Taster auf der Mittelkonsole aktiviert und deaktiviert.

Serienmäßig: Fahrdynamik-Control ermöglicht situationsgerechte Fahrzeugabstimmung.

Für eine individuell wählbare Fahrzeugabstimmung ist der BMW 5er Gran Turismo serienmäßig mit der Fahrdynamik-Control ausgestattet. Dieses System beeinflusst die Gaspedalprogression, das Ansprechverhalten des Motors, die Kennlinie der Lenkkraftunterstützung, die Schaltdynamik des Achtgang-Automatikgetriebes und die Ansprechschwellen der Fahrstabilitätskontrolle DSC.

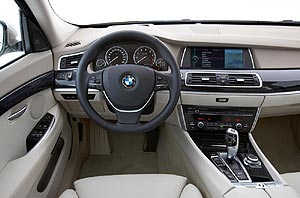

Die Fahrdynamik-Control wird mithilfe einer Taste auf der Mittelkonsole unmittelbar neben dem Wählhebel bedient. Per Wippenfunktion kann der Fahrer zwischen den Modi „NORMAL“, „SPORT“ und „SPORT+“ wählen. Auf diese Weise aktiviert er jeweils ein vorkonfiguriertes und in sich stimmiges Gesamt-Setup, das aus den jeweils passenden Einstellungen der Antriebs- und Fahrwerkkomponenten zusammengestellt wird. Im Fahrerlebnis sind die Unterschiede zwischen den einzelnen Modi deutlich spürbar. So beinhaltet beispielsweise der Modus „SPORT“ ein merklich direkteres Lenkverhalten und ein spontaneres Ansprechen auf Gaspedalbewegungen.

Für den Modus „SPORT“ ermöglicht die Fahrdynamik-Control zudem eine individuelle Konfiguration. Grundsätzlich ist für diesen Modus eine sportliche Auslegung sowohl für die Antriebs- als auch für die Fahrwerkfunktionen vorgesehen. Über das Bediensystem iDrive kann der Fahrer auf Wunsch einen der beiden Faktoren beeinflussen und ihm die im Modus „NORMAL“ übliche Konfiguration zuweisen. So kann der Fahrer beispielsweise die sportlich orientierte Einstellung der Antriebskomponenten auch dann genießen, wenn sich aufgrund von schlechten Straßenverhältnissen die härtere Stoßdämpfer-abstimmung nicht empfiehlt.

Eine weitere, unmittelbar davor platzierte Taste dient zur Auswahl der DSC-Einstellungen. Mit einem Druck auf diese Taste wird ein spezieller Traktionsmodus aktiviert, der beispielsweise das Anfahren auf Schnee erleichtert. Zu diesem Zweck wird der DSC-Sondermodus Dynamische Traktions-Control (DTC) bereitgestellt, in dem die Ansprechschwellen der Fahrstabilitätsregelung angehoben sind. Auch im Modus „SPORT+“ wird die DTC-Funktion der Fahrstabilitätsregelung aktiviert. Dies dient dazu, durch leichten Schlupf an den Antriebsrädern eine Kurvenfahrt im kontrollierten Drift zu ermöglichen.

Ein lang anhaltender Druck auf die zusätzliche Taste bewirkt die vollständige Deaktivierung der DSC. Im DSC-Off-Modus wird eine elektronische Sperrfunktion für das Differenzial der Hinterachse aktiv, die sportlich ambitioniertes Fahren, beispielsweise beim Herausbeschleunigen aus Kurven und Kehren, unterstützt. Zur Optimierung der Traktion wird ein beim Beschleunigen in engen Kurven durchdrehendes Antriebsrad gezielt und angemessen abgebremst, sodass über das andere Rad der Achse weiterhin Vortrieb erzielt werden kann.

Option für mehr Dynamik und für zusätzlichen Komfort: Adaptive Drive.

Auf Wunsch kann der BMW 5er Gran Turismo mit Adaptive Drive ausgestattet werden, das elektronisch geregelte Dämpfer und eine aktive Wankstabilisierung miteinander kombiniert. Die innovativen Dämpfer passen sich adaptiv sowohl der Fahrbahnbeschaffenheit als auch dem Fahrstil an, um unerwünschte Fahrzeugbewegungen zu verhindern, die durch Unebenheiten oder hohe Querbeschleunigungen ausgelöst werden. Die Kennlinie der Dämpferregelung kann vom Fahrer über die Fahrdynamik-Control beeinflusst werden. Dabei stehen eine komfortable, eine normale und eine sportliche Abstimmung zur Auswahl. Entsprechend umfasst die Fahrdynamik-Control in Kombination mit Adaptive Drive zusätzlich auch den Modus „COMFORT“.

Als weltweit erster Hersteller setzt BMW ein Dämpfungssystem ein, bei dem die Verstellung der Zug- und der Druckstufe jeweils kontinuierlich und unabhängig voneinander erfolgt. Dadurch lassen sich in einzigartiger Weise eine straffe Fahrwerkauslegung und eine dennoch komfortable Reaktion auf Fahrbahnunebenheiten miteinander vereinbaren.

Die Hubbewegung jedes einzelnen Rades wird von Sensoren erfasst und an das zentrale Steuergerät gemeldet, das anhand dieser Daten sowie aus den Höhenstandssignalen die Aufbaubewegung des Fahrzeugs ermittelt. Unter zusätzlicher Berücksichtigung der Fahrgeschwindigkeit und der vom Fahrer gewählten Kennlinie der Dämpfereinstellung wird anschließend die zum Ausgleich der Aufbaubewegungen erforderliche Dämpferkraft für jedes einzelne Rad errechnet. Die Rückmeldung dieser Daten an die Dämpfereinheiten erfolgt im Abstand von nur 2,5 Millisekunden. Die Angleichung der Ist- an die Soll-Werte erfolgt radindividuell über die Steuerung der jeweiligen Zug- und Druckstufenventile in den Dämpfern.

Die ebenfalls im Funktionsumfang der Option Adaptive Drive enthaltene aktive Wankstabilisierung reduziert die Seitenneigung des Fahrzeugs in schnell durchfahrenen Kurven sowie bei plötzlichen Richtungswechseln. Anhand der jeweiligen Fahrsituation ermitteln Sensoren die jeweils aktuelle Seitenneigung, der dann von Schwenkmotoren in den Stabilisatoren der Vorder- und Hinterachse schnell und präzise entgegengewirkt wird. Auf diese Weise werden auch das Eigenlenk- und das Lastwechselverhalten des Fahrzeugs deutlich verbessert. Zudem wird auch bei einseitigen Fahrbahnunebenheiten die Seitenneigung weitestgehend unterbunden und so der Fahrkomfort deutlich erhöht.

Fahrdynamik intelligent gesteuert: Integrated Chassis Management und FlexRay-Technologie.

Perfekt in Szene gesetzt werden die Fahrwerksysteme durch ihre Vernetzung im Integrated Chassis Management (ICM). Die leistungsfähige elektronische Steuerung, in der zentral durch die Auswertung zahlreicher Sensorsignale das Fahrverhalten des Fahrzeugs analysiert wird, ermöglicht es, die Antriebs- und Fahrwerksfunktionen innerhalb von Sekundenbruchteilen so aufeinander abzustimmen, dass in jeder Fahrsituation maximale Stabilität gewährleistet ist. Auch unter plötzlich veränderten Bedingungen – etwa bei wechselndem Untergrund, spontanem Einlenken, abruptem Beschleunigen oder Bremsen – reagiert das ICM mit präzisen Zugriffen auf die Aktuatoren von DSC sowie optional auch der Integral-Aktivlenkung und des Systems Adaptive Drive.

Weltweit einzigartig ist darüber hinaus die Art der Vernetzung von Fahrwerk-regelsystemen und Antrieb. Zur schnellen und zuverlässigen Koordination der Systeme wird das Hochgeschwindigkeits-Datenübertragungssystem FlexRay genutzt. Das von einem Entwicklungskonsortium unter führender Beteiligung von BMW zur Serienreife gebrachte System zeichnet sich durch eine bislang unerreichte Datentransfer-Kapazität aus. Seine Übertragungsrate ist um das 20-Fache höher als bei konventionellen Übermittlungssystemen. BMW ist der weltweit erste Automobilhersteller, der die FlexRay-Technologie in seinen Serienfahrzeugen zum Einsatz bringt.

Quelle: BMW Presse-Information vom 25.06.2009
